Для чего предназначен УЗЕЛ ПРОХОДА СЭНДВИЧА?
Как правило, лаги перекрытий и стропильной системы кровли, устанавливаются на расстоянии 600 мм друг от друга. К сожалению, это мало для того, чтобы выдержать нормы (СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности).
Номенклатура разделок, разрешенных к применению, слишком узкая и не учитывает наличия современных технических решений и современных теплоизоляционных материалов.
В соответствии с требованиями СП необходимо расширять отверстие под проход дымохода до сечения 1 метр на 1 метр, что автоматически приводит к необходимости установки системы дублеров лаг.
Специалистами КДМ была разработана и испытана конструкция, позволяющая, не нарушая требования свода правил, укладываться в расстояние 600 мм. Эта конструкция называется Узел прохода сэндвича (УПС КДМ).
Узел представляет собой конструкцию, одеваемую на изолированный (двухконтурный) дымоход, в виде сэндвича с воздушной прослойкой (внутренний контур) и утеплителя Cerablanket (внешний контур).
Узел прохода перекрытия (УПС) представляет собой конструкцию, одеваемую на двухконтурный дымоход в виде сэндвича с воздушной прослойкой (внутренний контур) и утеплителя Cerablanket (внешний контур).
Данный узел предназначен для защиты сгораемых конструкций при удалении дымовых газов через изолированный (двухконтурный) дымоход производства «КДМ» в сочетании с отступкой не менее 50 мм от защищенной сгораемой поверхности, заполненной мулитокремнезёмным одеялом.
Узел прохода сэндвича КДМ был разработан и испытан в сочетании с изолированными дымоходами КДМ.
При сочетании с дымоходами других производителей полученный результат может не соответствовать данным испытаний ВНИИПО МЧС России и не дает гарантированного результата эксплуатации.
ИСПЫТАНИЯ
Для того, чтобы убедиться в безопасности использования нашей разработки были проведены испытания во ВНИИПО МЧС России.
В результате испытаний были получены следующие показатели:

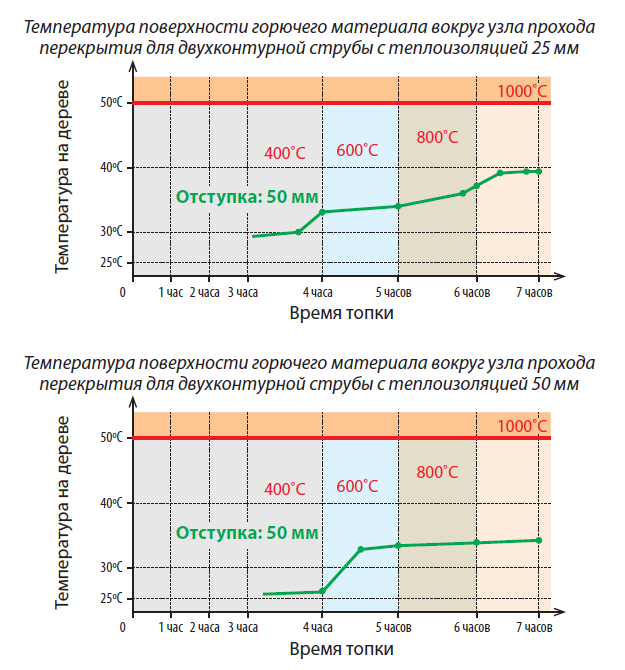

Из графиков видно, что даже при имитации пожара в дымовой трубе температура на защищенной деревянной поверхности не превышает 40˚С.
Как правило, лаги перекрытий и стропильной системы кровли, устанавливаются на расстоянии 600 мм друг от друга. К сожалению, это мало для того, чтобы выдержать нормы (СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности).
Номенклатура разделок, разрешенных к применению, слишком узкая и не учитывает наличия современных технических решений и современных теплоизоляционных материалов.
В соответствии с требованиями СП необходимо расширять отверстие под проход дымохода до сечения 1 метр на 1 метр, что автоматически приводит к необходимости установки системы дублеров лаг.
Специалистами КДМ была разработана и испытана конструкция, позволяющая, не нарушая требования свода правил, укладываться в расстояние 600 мм. Эта конструкция называется Узел прохода сэндвича (УПС КДМ).
Узел представляет собой конструкцию, одеваемую на изолированный (двухконтурный) дымоход, в виде сэндвича с воздушной прослойкой (внутренний контур) и утеплителя Cerablanket (внешний контур).
Узел прохода перекрытия (УПС) представляет собой конструкцию, одеваемую на двухконтурный дымоход в виде сэндвича с воздушной прослойкой (внутренний контур) и утеплителя Cerablanket (внешний контур).
Данный узел предназначен для защиты сгораемых конструкций при удалении дымовых газов через изолированный (двухконтурный) дымоход производства «КДМ» в сочетании с отступкой не менее 50 мм от защищенной сгораемой поверхности, заполненной мулитокремнезёмным одеялом.
Узел прохода сэндвича КДМ был разработан и испытан в сочетании с изолированными дымоходами КДМ.
При сочетании с дымоходами других производителей полученный результат может не соответствовать данным испытаний ВНИИПО МЧС России и не дает гарантированного результата эксплуатации.
ИСПЫТАНИЯ
Для того, чтобы убедиться в безопасности использования нашей разработки были проведены испытания во ВНИИПО МЧС России.
В результате испытаний были получены следующие показатели:
Из графиков видно, что даже при имитации пожара в дымовой трубе температура на защищенной деревянной поверхности не превышает 40˚С.

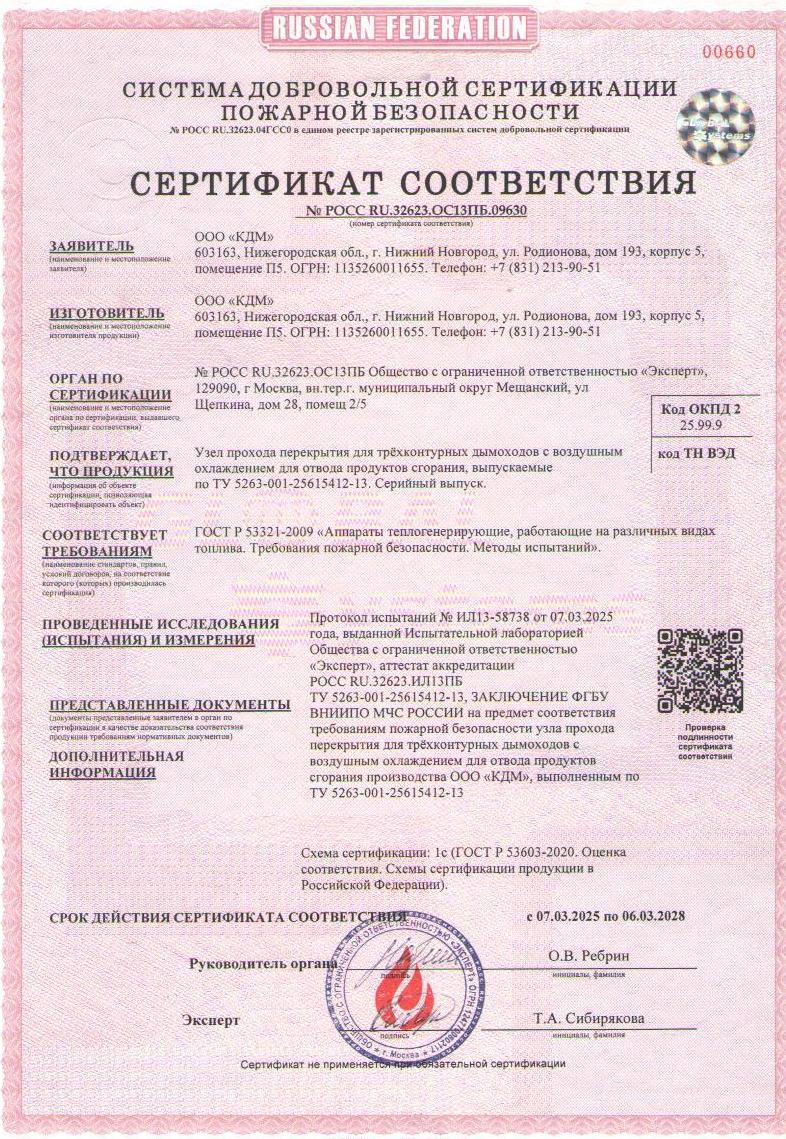

Сертификат УПС 2025-2028.3
243,8 кб
УПС ПРОТОКОЛ ИСПЫТАНИЙ
647,3 кб
