1. Введение
Печной изолированный дымоход «КДМ» предназначен для отвода продуктов сгорания от теплогенерирующего оборудования бытового назначения (далее - печь), работающего на твёрдом топливе (дрова, пеллеты, брикеты).
2. Общие сведения
При монтаже дымохода следует руководствоваться: СП 7.13130.2013 «Отопление, вентиляция и кондиционирование».

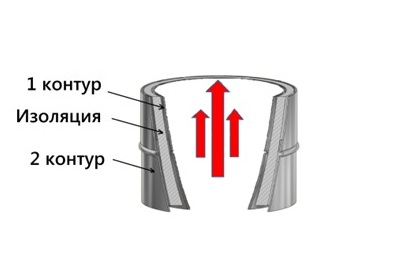

1-ый контур печных изолированных дымоходов КДМ, имеющий непосредственный контакт с пламенем или отводящими газами, изготавливаются из листовой нержавеющей стали толщиной 1 мм.
Изоляция выполнена из керамического волокна класса огнеупоров с температурой применения до 1240°С. Толщина изоляции может быть двух видов: 25мм и 50мм.
2 контур, не имеющий контакта с пламенем и отходящими газами, изготавливаются из оцинкованной или нержавеющей стали толщиной не менее 0,5 мм.
3. Монтаж
Произвести подготовительные работы:
1. Определить вертикальную ось траектории дымохода в соответствии:
- с инструкцией по установке печи;
- с огнестойкостью материалов и их защитой от возгорания;
- с требованиями пожарной безопасности.
Учитывайте при этом расположение балок потолочного перекрытия и стропил крыши.
2. Подготовить к сборке все элементы дымохода.

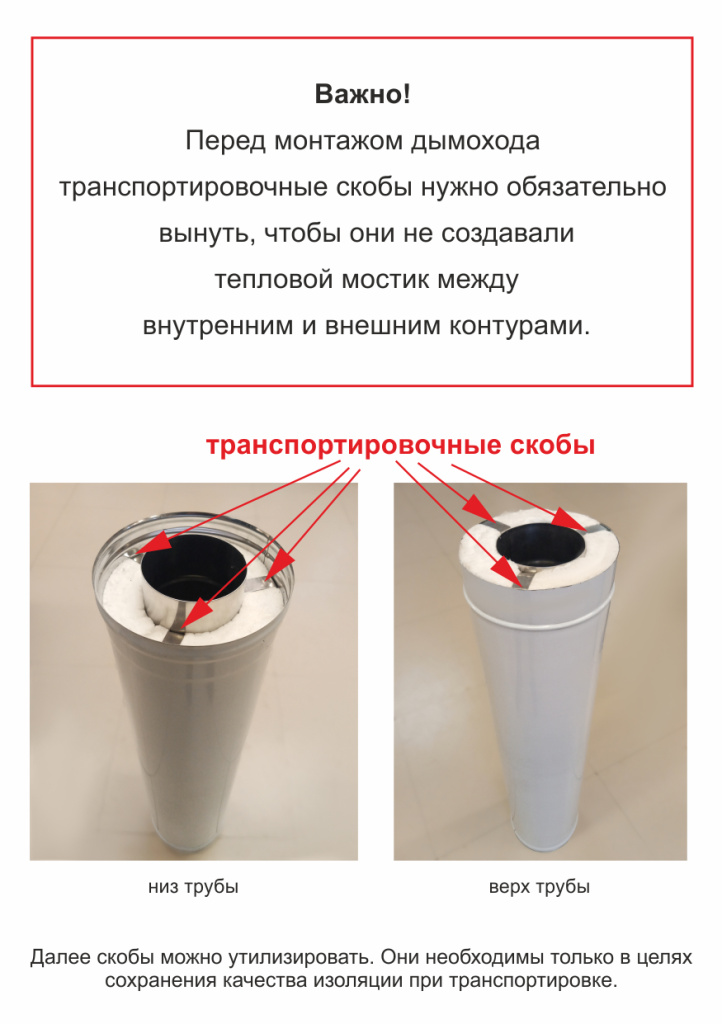

При наличии на трубах защитной пленки, снять её и удалить наклейки. Извлечь из элементов дымохода транспортировочные скобы. (см. рис.)
Монтаж элементов печного изолированного дымохода КДМ производится снизу вверх. Начиная с выходного патрубка печи.
1 вариант – верхнее подключение:
Первым элементом изолированного печного дымохода является адаптер-переход.
Адаптер-переход устанавливается на выходной патрубок печи (если заслонка или шибер уже встроены в тело печи). Либо на предварительно установленные элементы дымохода (одноконтурная труба, заслонка поворотная или шибер).
Возможны 2 варианта исполнения адаптера-перехода:

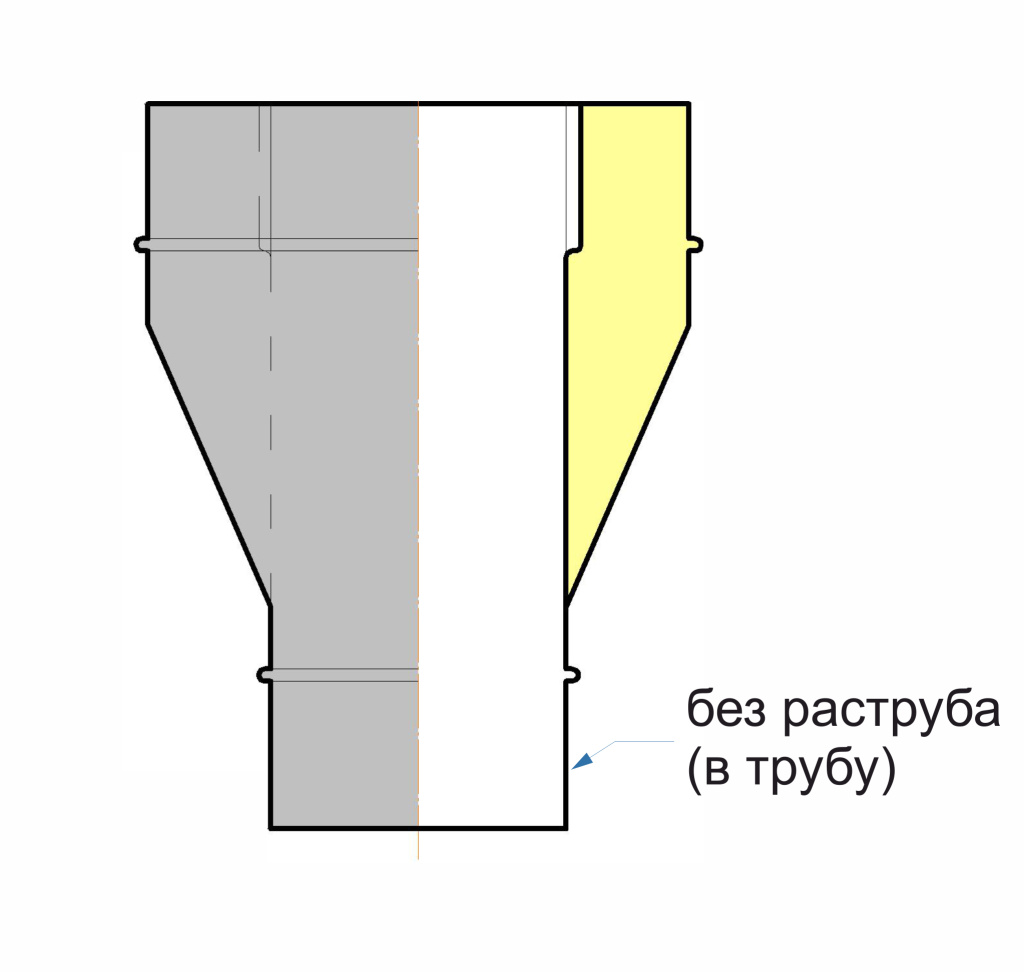

Адаптер-перехода: раструб вверх. Подключение "ПО КОНДЕНСАТУ"

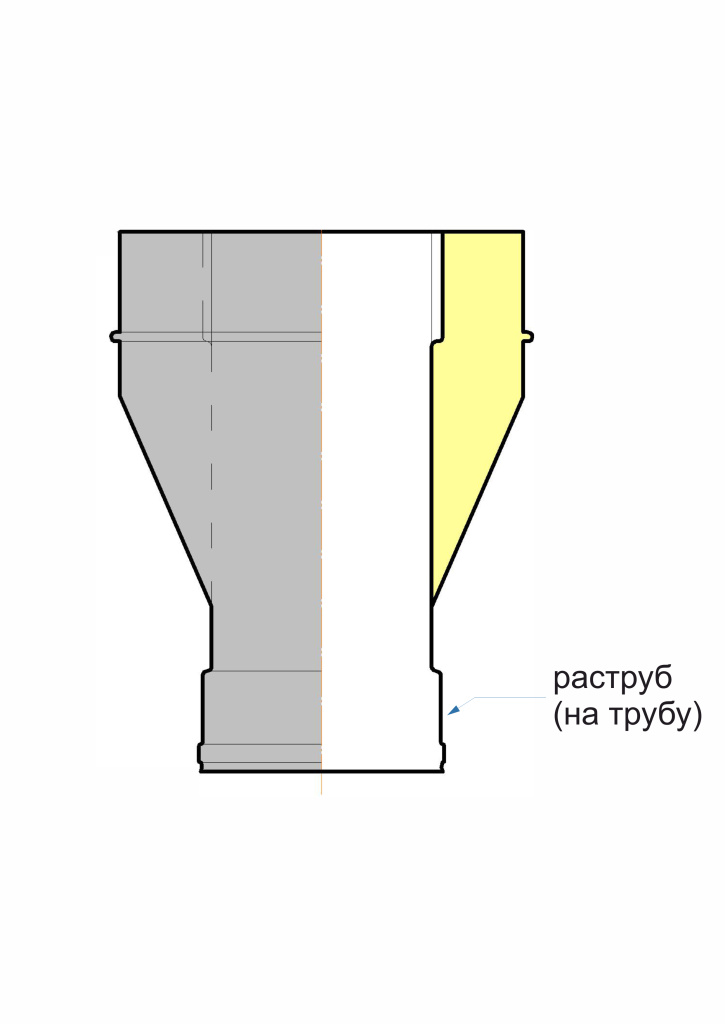

Адаптер-перехода: раструб с двух сторон. Подключение "ПО ДЫМУ"
На адаптер-переход устанавливаются последующие элементы дымохода (труба, отвод).
В верхней точке дымохода устанавливается коническое окончание с флюгарком или дефлектором.
2 вариант – боковое подключение:
Если при верхнем подключении точкой опоры дымохода служит сама печь, то при боковом подключении точкой опоры служит монтажная площадка, закрепленная кронштейнами на стене.
Первый элемент - монтажная площадка с настенным кронштейном.
Вторым элементом изолированный тройник с заглушкой ревизии и конденсатосборником. На тройник устанавливаются последующие элементы дымохода (труба, отвод).
При необходимости смещения оси дымохода необходимо использовать отводы.
Важно! Для снятия вертикальной нагрузки с дымохода необходимо устанавливать проходную монтажную площадку с кронштейном: после отводов и через каждые 5 метров вертикального столба.
Принцип сборки изолированных дымоходов КДМ
1-ый контур собирается «по конденсату» (верхняя труба входит в нижнюю трубу).
Нарушать целостность 1-го контура дымохода запрещается!
2-ой контур - «по ходу стока атмосферных осадков» (верхняя труба одевается на нижнюю).
В местах стыков труб и других элементов фиксируется обжимными хомутами или вытяжными клёпками.
4. Устройство узла прохода перекрытия (УПС) для изолированных дымоходов «КДМ»

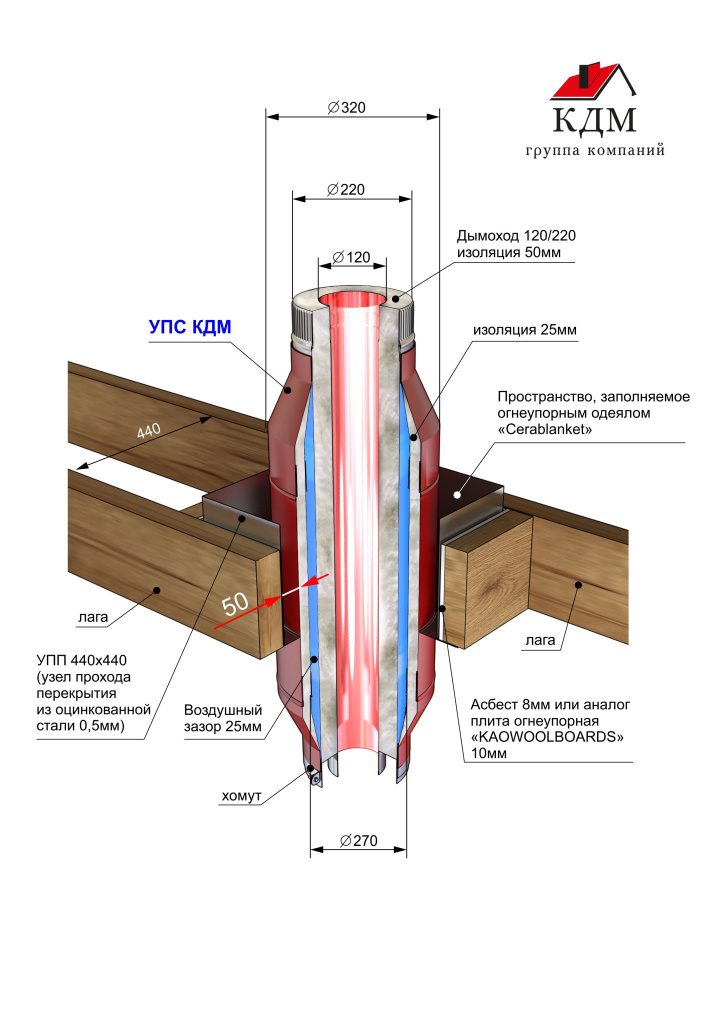

Узел прохода перекрытия (УПС) предназначен для защиты сгораемых конструкций при удалении дымовых газов через изолированный (двухконтурный) дымоход в сочетании с отступкой не менее 50 мм от защищенной сгораемой поверхности, заполненной муллитокремнеземным одеялом.

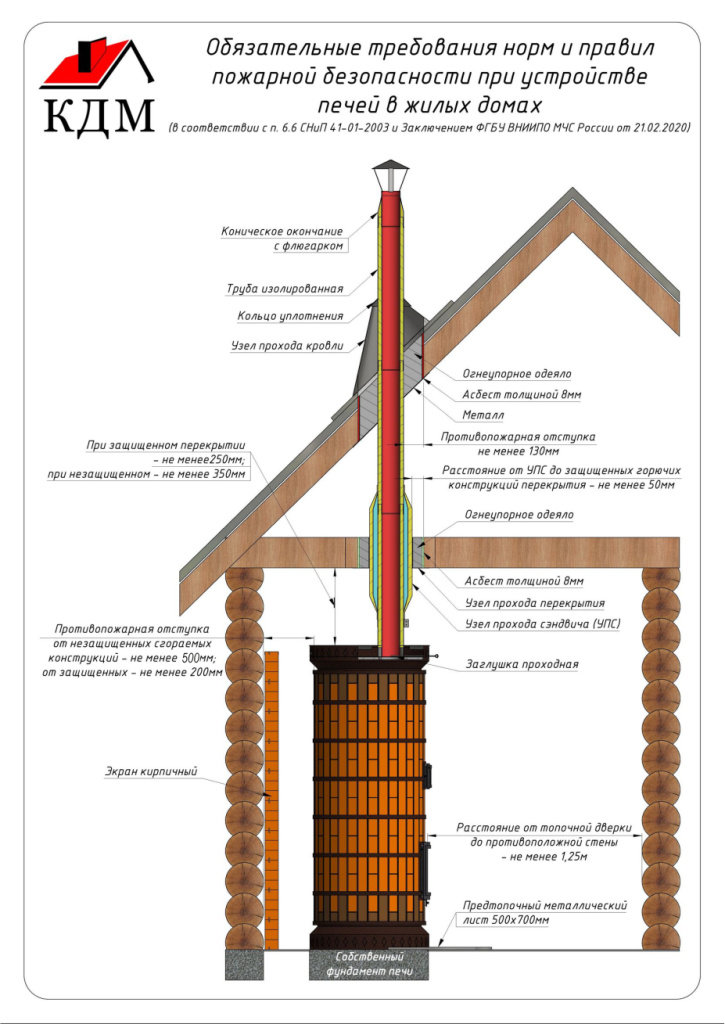

Узел прохода перекрытия (УПС) для изолированных дымоходов «КДМ» является элементом для соблюдения пожарной безопасности в местах прохода через потолочные и стеновые перекрытия.
Узел прохода перекрытия (УПС) представляет собой конструкцию, одеваемую на двухконтурный дымоход в виде сэндвича с воздушной прослойкой. Подробнее про УПС здесь
Двухконтурный дымоход всегда одевается на узел прохода сэндвича (УПС) сверху вниз.
Узел прохода сэндвича КДМ был испытан в ВНИИПО МЧС России. Протокол испытаний

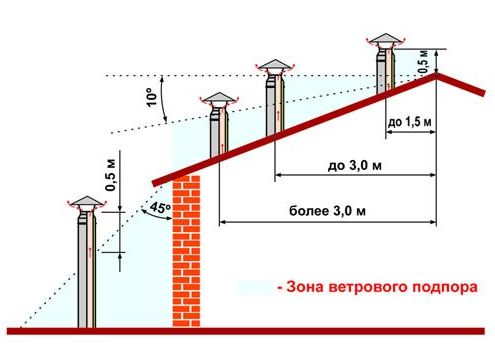

5. Правила вывода устья дымохода из зоны ветрового подпора
1. Не менее 0,5 м выше конька при расположении оголовка дымохода (по горизонту) не далее 1,5 м от конька.
2. В уровень с коньком, если оголовок дымохода отстоит от конька на расстоянии до 3,0 м.
3. Не ниже прямой, проведенной от конька вниз под углом 10 градусов к горизонту, при расположении оголовка дымохода на расстоянии более 3,0 м от конька.
4. Не менее 0,5 м выше границы зоны ветрового подпора, если вблизи оголовка дымохода находятся более высокие части здания, строения или деревья.
5. Во всех случаях высота оголовка дымохода над прилегающей частью кровли должна быть не менее 0,5 м, а для домов с плоской кровлей - не менее 0,2 м.
6. Ограничения по монтажу
Монтаж элементов дымоходов должен производиться квалифицированными специалистами с подписанием акта приема-сдачи работ.
От правильной установки зависит безопасность эксплуатации.
Изменение конструкции дымохода или элемента дымохода, а равно использование в конструкции элементов других производителей, не допускается и снимает гарантийные обязательства с производителя.
7. Транспортировка и хранение
Элементы изолированного дымохода «КДМ» необходимо перевозить в вертикальном положении, крытым транспортом любого вида, согласно правилам перевозки грузов, действующим на данном виде транспорта.
8. Гарантия
Предприятие-изготовитель гарантирует соответствие элементов изолированного дымохода «КДМ» требованиям ТУ5263-001-25615412-13 при соблюдении условий транспортировки, монтажа, эксплуатации и хранения.
Гарантия 15 лет от сквозной коррозии с момента реализации.
Производитель вправе отказать в удовлетворении претензии по качеству продукции в следующих случаях:
- нарушение СП, ГОСТов и других нормативных документов, а также требований производителя, изложенных в руководстве;
- несоблюдение рекомендаций по проведению профилактического осмотра и очистки внутренней поверхности дымохода от сажи;
- модификация и/или изменение конструкции дымохода и/или его части, приведшее к выходу из строя или изменению рабочих характеристик дымохода;
- эксплуатация дымохода при нарушении его целостности в результате природных явлений (сильный ветер, град, попадание молнии, обледенение и т. п.);
- воздействие на конструкцию дымохода при монтаже механическим инструментом (молотки, кувалды, и т.п.), а также воздействие на поверхность дымохода абразивным инструментом;
- воздействие на поверхность сильнодействующих химических веществ (кислот);
- использование в качестве топлива вещества, содержащие галогеноуглеводороды;
- неправильно проведенный ремонт или неправильно проведенная регулировка;
- умышленные или неосторожные действия покупателя и/или третьих лиц.
