О трехконтурных дымоходах КДМ

Трехконтурные дымоходы с воздушным охлаждением КДМ: максимальная безопасность для банных печей

Банные печи — это источники интенсивного тепла, где в дымовой трубе достигаются экстремальные температуры, доходящие до 400-900 °С. Такие условия, обусловленные прямоточным принципом работы и длительным горением, предъявляют особые требования к безопасности дымоходных систем. Именно для таких вызовов разработан и предназначен трехконтурный дымоход с воздушным охлаждением КДМ.

Гарантия пожарной безопасности

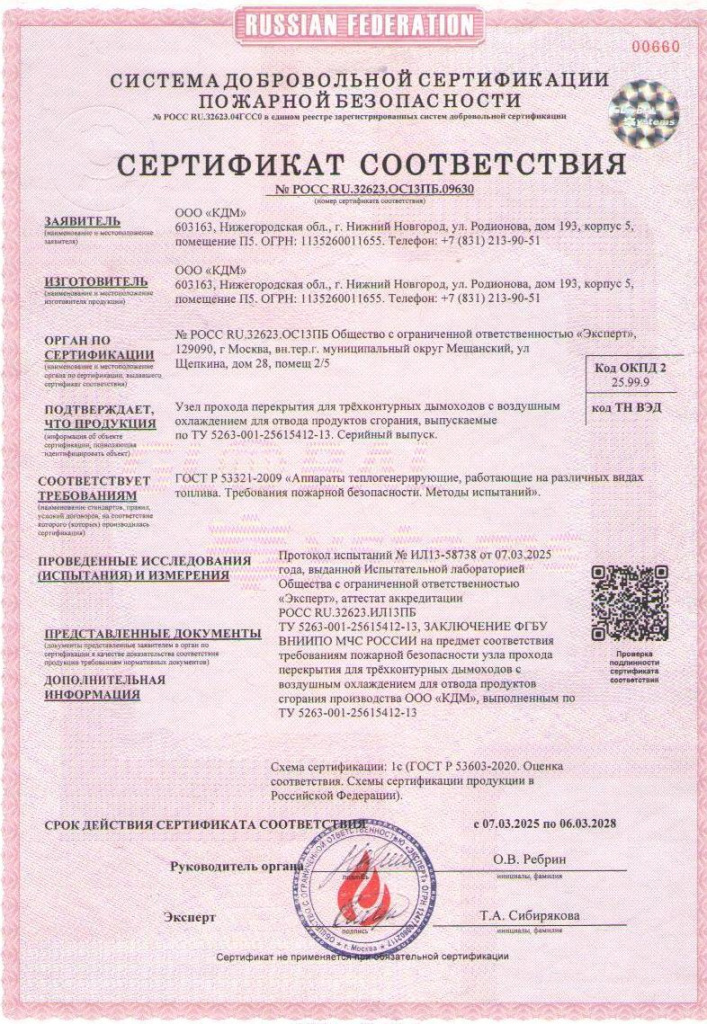

Понимание этих рисков легло в основу нашей разработки. В соответствии с требованиями СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» (п. 5.27), регламентирующими размеры разделок дымовых каналов, мы создали и успешно испытали противопожарную разделку в виде трехконтурного дымохода. Ее главная задача – обеспечить низкую температуру наружной поверхности даже при интенсивном нагреве, гарантируя пожарную безопасность примыкающих конструкций.

Этот дымоход идеально подходит для банных печей, каминов и других прямоточных систем, где высокие температуры топочных газов поддерживаются длительное время.

Как работает трехконтурный дымоход?

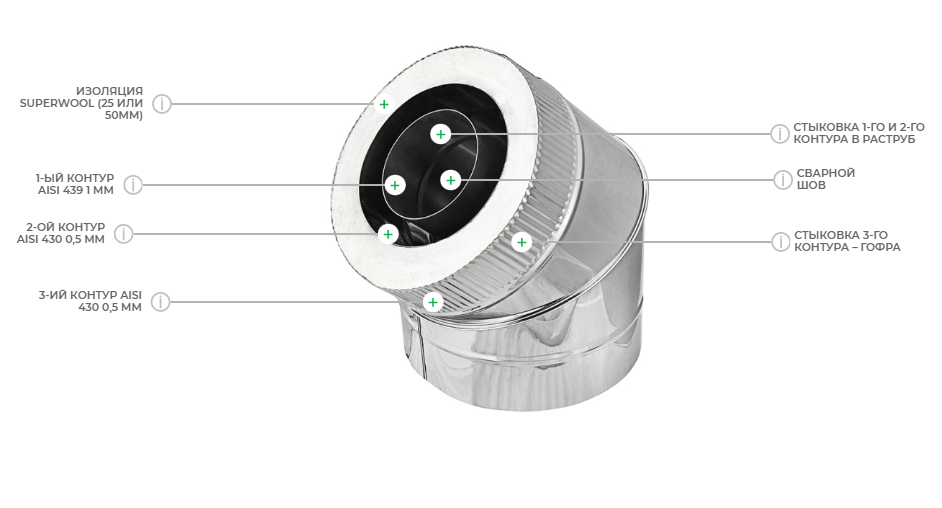

Конструкция включает три контура, обеспечивающих надежность и безопасность:

1-ый контур: непосредственно отводит дымовые газы в атмосферу.
2-ой контур: представляет собой вентканал по всей длине первого контура. Подача воздуха осуществляется по принципу естественной тяги и может забираться как из помещения с печью, так и из смежных комнат (моечной, комнаты отдыха, дровника).
3-ий контур: двухконтурный дымоход с изоляцией класса огнеупоров.

Две ступени эффективного охлаждения:

Система обеспечивает многоуровневое снижение температуры:

1 - ая ступень. Активное воздушное охлаждение. Воздух, который проходит через вентиляционный зазор, эффективно охлаждает внутреннюю трубу, уменьшая тепловой поток на наружную сэндвич-оболочку. В результате, температура на поверхности трехконтурной трубы существенно ниже, чем у других аналогов.

2 - ая ступень. Высокотемпературная изоляция. Теплоизоляция из муллитокремнеземного одеяла надежно выдерживает температуры до 1240 °С без усадки, служа дополнительным барьером.

Не зависит от линейного расширения! внутренняя труба трехконтурного дымохода не имеет жесткого соединения с наружным сэндвичем, что полностью исключает проблемы, связанные с линейным расширением металла при высоких температурах. (что происходит, когда соединение жесткое см. рис. ниже)
